[屍體還魂大作戰!!] 更換電腦屏幕背光 AOC i2269vwm

之前說的背光有問題的屏幕，終於在淘寶買了二手零件 (15人仔+連費10+集運費)。

在繼續說下去之前，先說出總結，
「難得用了六，七年的MON終於壞了，為什麼還要修理啊? 買新啊!!! 買新MON啊~~~~~~~~」

(修理完後的後遺症，有灰塵/黑點，左上角有黑色一劃)



更換流程:

拆外殼的視頻

雖然不是同一型號，但方法一樣，將背後三粒螺絲拆開，然後，沒有然後，機殼是用卡扣和膠水黐住，
像視視中唔好咁暴力咁暴力出奇積!!

工作開始

首先拆下後面的小蓋子，看到蓋子下方兩邊的卡扣嗎?，所以拆開時，先按壓底部兩邊再推出來，
(話說說明書沒教怎樣拆這蓋子……)



拆開蓋子後，會發現後面有三粒螺絲，全部拆出來。

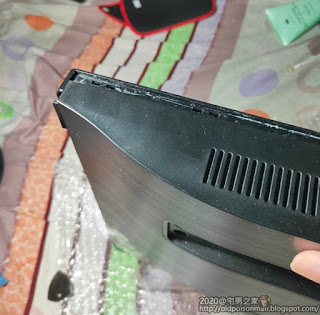

然後沒有螺絲了，機殼都靠卡扣和膠水，使用少少暴力



拆開了，小心，背殼還連接著按鍵板



因為我的按鍵變得難按了，使用慣用手法，進行深度清潔。



中框/前框，有八粒螺絲，拆開
(按鍵板的電線也要從前框的卡扣拆出來，我的方法是前端露出電線的部份從卡扣虛位取出來)



拆出前框後，基本剩下屏幕和背後的電源/驅動板，
左下方的排線是LED排線，連接驅動板的有卡扣，連接LED那邊是沒卡扣，直接抽插，
首先重插一下兩邊，如果有電子萬能表，測試一下排線是否有斷線。 將其他地方故障的可能排除，
之後就只剩下驅動板壞或LED燈壞的可能。

(圖片沒有拍，但右邊的喇叭線也排下來吧)

屏幕下方還有一條鐵框，我也不懂怎樣拆，大暴力，鐵框會頂到前方屏幕，
而且還要留意鐵框內的四條熱壓排線，弄斷了就可以買新屏幕了! 所以小心一點。



熱壓排線連接到前方。

電源板，將四邊鋁貼解封，只有頂部一粒螺絲固定，拆開



小心驅動板有一條排線連接著下面板子



看圖片，排插有兩個勾，按下兩邊在拉出來，有點緊，小心拉扯到下方板子從而弄壞板子的熱壓排線，
我是將下方的板子微微拉起，才拉出排線。



下方紅圈底部有雙面膠紙牢牢貼著板子，用你自己的方法弄開，
我的方法是「Oral-B 牙線」 (界到最後，小心市過份用力，界斷熱壓排線。)

將下方板子翻出外面，就剩下屏幕了，我們要將背後的鐵蓋弄開。

沒視頻，沒教學，看看別人的的視頻做參考，影片排出來後，是前方，我們是背面

拆開後，背蓋只有一條燈條。

屏幕背面，立刻走沒塵的東西蓋著

千萬不要發現白紙上有髒東西……
(這不是普通的白紙，類似叫散光紙的東西吧，很有用，別弄壞弄污)

背光燈條用導熱雙面膠紙貼著，很軟易弄出來



買了一個LED測試儀，沒用，測試後，燈是全亮沒壞……
(這條LED燈條，分三組燈，每次只能亮一組。)

買了同款拆機二手燈條回來。

(自備導熱雙面膠紙)

裝回LED燈後，將屏幕後蓋裝回去。

一步步將零件將回去，將回電源板後，插好排線，連接電源看看修復成功沒用……?
成功了，繼續裝，如果失敗了，丟了換新屏幕吧!!!

下方的一條鐵框，我裝錯了，鋁紙應該外露包著鐵框，但我將
鐵框包著鋁紙。難怪我扣不上，我因為感覺裝這塊鐵框很困難，我將鐵框幾個凸出處撬開了一點(紅圈的)，
這樣比較易裝回。

繼續一步步將零件裝回，一些排線/線路本來有膠紙貼著的，都用「醋酸布膠帶」穩固。

AOC i2269vwm 完美修復，再戰十年!!!!
(屏幕一些污點就忽略過去吧……)

完
