轉貼拆機視頻:
拆屏幕:
https://www.youtube.com/watch?v=7cYWSIggOwg&ab_channel=DjJohnson
換SSD/RAM:
https://www.youtube.com/watch?v=YEUswF0DYWg&t
筆記本這麼貴重的東西，我也不敢胡亂教，看上面教學基本可以。
筆者想將日本鍵盤換成US鍵盤，將攝像鏡換成紅外攝像頭 (中配變高配)，可惜每況都不似如期......
先說換攝像頭，順路買了面板，結果拆開屏幕看了排線，中配和高配的排線都不一樣，屏幕和攝像都不能兼容互換。
(雙攝取紅外線(上圖) 和 普通版攝像鏡(下圖)，連接的排線不同，不能兼容互換)
US鍵盤殼，說明附送觸模板，但觸模板的鍵盤背光排線座爛了，電源按扭用膠水封死了......
商討拿回到人仔20。
US鍵盤不知道是型號不同，還是燈壞，鍵盤上的MIC開關指示燈不亮，也商討拿回到人仔5。
提外話: 還不到一年的時間，店主失蹤了.......@O@
換殼流程
首先去搞定US鍵盤殼問題，
電源鍵被膠水粘牢，筆者使用解膠劑，但它不只解膠水，遇膠即溶，
膠殼也會溶，小心慢慢使用，筆者連牙線也拿來「界」，不過弄得很不靚仔。
觸控屏本來不用更換，不知道商家是不是知道我是香港仔，就發一個有問題的給我。
觸控屏是用強力雙面膠粘牢，吹熱後使用回鄉卡這種硬度的卡插入!!
(用力，温柔中帶點強硬)
接下說拆屏幕，為什麼原裝屏原裝機是斜了? 還是這是翻新機?
面板就是卡扣和雙面膠紙，拿膠片割膠時小心割傷屏幕。
屏幕是有兩條易拉膠貼牢，不要像視頻中向上扯，看視頻都感覺屏幕要弄斷了，
應該水平， 「一」字拉出來，會很順手，很容易拉，正常應該將屏幕部份拆出來才換屏，
如果覺得困難，就只能將易拉膠穿過下身窿位形成「一」字型 拉出。
應該水平， 「一」字拉出來，會很順手，很容易拉，正常應該將屏幕部份拆出來才換屏，
如果覺得困難，就只能將易拉膠穿過下身窿位形成「一」字型 拉出。
(分屍再拆屏更安全?)
(中配(攝像鏡頭) 版本排線型號)
(中配(攝像鏡頭) 版本屏幕型號)
(排線屏幕要根據自己機內狀況購買，並不是同一機型，內裡零件就一樣........)
(另外注意，根據官方教學，斷開電池線後(斷電)，需要按下電源鍵數秒以流走主板上的剩餘電力。)
(完美裝回主板後，發現這TYPE-C保護蓋沒裝上.......)
就跟隨視頻教學小心地拆。
(拆CPU散熱)

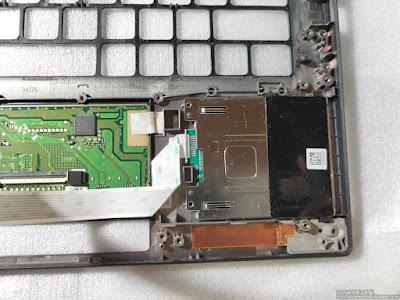

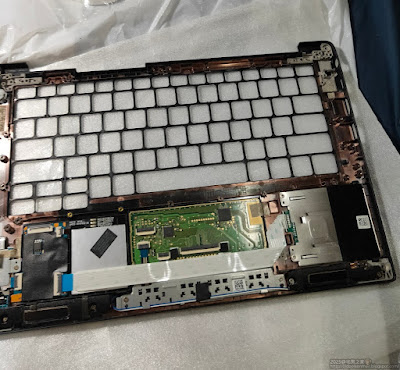

(將鍵盤殼上的組件一個個拆下來，移植到US殼上，都是惡心的雙面膠紙)
(指紋組件)
(NFC組件)
下方滑鼠鍵
(Smart card reader)
(觸控板用普通的雙面膠紙貼上。)
裝上US鍵盤
(日式鍵盤)
(US鍵盤)
(清潔CPU表面，重塗散熱膏)
(折騰這麼久，成功點亮，機體沒任何問題!!!)
(電源鍵很醜，貼個貼紙。)
(另外貼上有增益效果的貼紙，感覺性能也提升了)
完美再戰三十年!!!
