[GBC]3.2V 磷酸鐵鋰 低電警報

磷酸鐵鋰不是什麼新電池，推出了很久，但是因為有其限制，所以不是什麼大眾，多人使用的東西……

磷酸鐵鋰一節電芯3.2V，不適合單獨使用 (1.5V的產品) ，通常是代替需串聯，又需要高電壓的產品(閃光燈)，
因為普通充電池是1.2V，串聯後才2.4V，某些對電壓有需求的產品略嫌不足。

(因為一粒電已經是3.2V，所以另一粒的位置需要使用占位器，不要傻傻裝上兩粒「鐵鋰」
兩粒「鐵鋰」串聯是6.4V，這樣你的機器仲唔放煙花?)

下圖有三款品牌的磷酸鐵鋰 ，電池各自寫上了650MAH，900MAH，750MAH……

別相信了!!! AAA電池大約是200MAH，AA電池大約500MAH，
任何品牌都一樣沒差別，購買當時最便宜的那款就好了……

說回GBC，它是使用兩節電池串聯 (3V供電)，所以可以使用一節磷酸鐵鋰(+一粒占位器) 。

但磷酸鐵鋰的電量曲線是一直平穩在3.2V，到快沒電時，電壓才急速下降，GBC屏幕左方是電量檢查燈，
電量越少，燈光越暗(使用電壓檢測)，所以如果使用磷酸鐵鋰，紅燈會一直很光亮，直到沒電時會迅速變暗直到沒電……

這個時候，我們可以加裝3.2V磷酸鐵鋰低電警報，在購買的時候可以要求店家不要裝上蜂嗚器，LED常亮也可以改為常暗，
當初我不懂，買錯了，只能硬著頭皮將GBC上的LED燈位置替換為警告燈。

(LED常暗，低電時才閃爍，這樣就可以將低電警報燈擺放你喜歡的任何位置，安裝更簡單)

警報器數值:

單節磷酸鐵鋰電池：

3.7V-2.9V  LED常亮，

2.9V-2.7V  LED間隔閃爍（+蜂鳴報警），

2.7V以下（蜂鳴器停止）LED加倍速度閃爍

2.2V休眠。

---

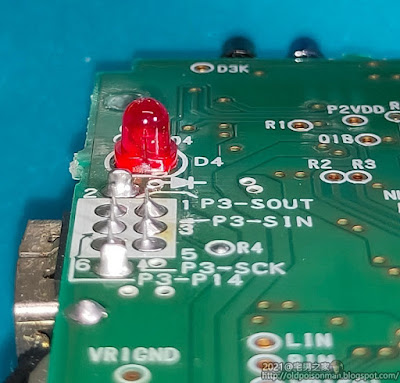

首先，我們要將官方的LED燈拆出。

官方的LED燈是特規，市面常見的是3mm，比它長……需要打磨變短……
(我們可以直接拿官方的LED粒使用，但為防將來想「還原」的時候，有燈可用，還是留著備用)

打磨後的LED外觀變不漂亮，點亮後更加礙眼……
所以在燈位加上了遮蓋帶 (我使用家中找到的物資，絕緣黃帶)

抱歉，我沒有拍照最主要的背面……
警報器正極是連接GBC的開關制的標誌「c」的焊點
負極直接連接電池鐵片那裡(看下圖喇叭正上方連接了一個紅線，那就是負極)

警報器就擺放在喇叭背面

GBC完美點亮!!!



再戰四十年

不過沒背光的GBC很省電，我把玩了三天才能夠令它發出低電警報……
正常你每天只玩幾小時，而電池也一日一充，那幾乎不可能會玩到沒電，所以不裝上警報器也沒事……

完
