[Android][摩奇W3D]拆機教學

W3D拆機視頻找不到,但網上有W2D拆機視頻,
https://www.bilibili.com/video/BV1Ed4y1r79g/

可以一看,內部差不多,但注意屏幕排線的拆法不同,不要跟隨視頻這樣拆,弄斷了不給找我......


 拆開背殼,取出電池,中框有17粒螺絲,其中一粒有白色防拆貼。


將中框的螺絲都取出後,在中框屏幕方向的邊緣,找你順手的工具(硬卡紙,拆機工具),
將中框和面板分離(他們是用卡扣連著)

拆出中框後露出主板,然後跟據自己需求,想拆哪就哪......
筆者就先拆右邊(遊戲按鍵板)

圖中上方有一條WIFI天線? ,中間兩主板相連排線插槽,下方為R1,R2鍵排線,注意排線槽解鎖方法,不要「暴力出奇蹟」弄壞了。 搖杆沒有螺絲,只是用膠紙貼牢,如果不是要拆除更換,可以不用動它。

按鍵板塊僅有兩粒螺絲,拿掉後,主板可輕鬆取出來......
才不是呢,我這部是庫存機,主板被迷樣粉末粘緊了,輕輕撬鬆再拿起。

我是從上下兩方螺絲位處,慢慢撬開。

之後到另一邊主板,主控,重要的硬件都在這邊,拆卸難道大增。

首先SIM模塊和主版只是用一個插槽連接,沒有使用雙面貼紙牢固,可安心拆出(撬開時注意電容位置,不要撬壞就行)(使用槓桿原理,從掌機頂部的螺絲柱做支撐)

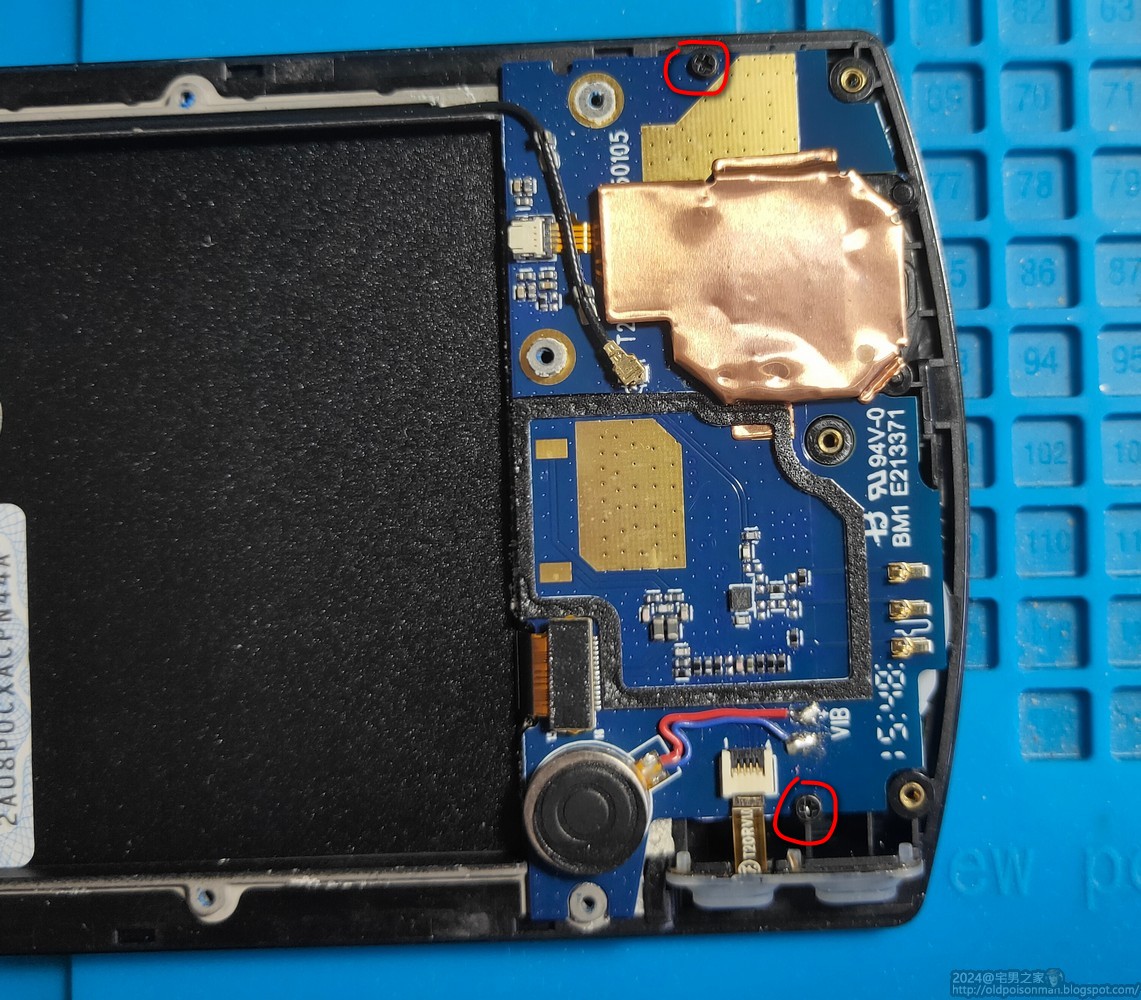

左邊主板也有只有兩粒螺絲。

左邊主板,掌機下方是WIFI天線?, 搖杆這邊需要先拆卸,L1,L2排線可以這時候拆除,但有點難,可以等一會主板拆鬆動時才拆,
頂部有晶片的是觸屏排線,底部有雙面膠牢固,找東西伸進縫隙慢慢分離排線和雙面膠,觸屏排線左方是屏幕排線,這時拆不了,不要跟隨W2D影片中一樣在這時拆開。

電池槽則有一個卡扣式排線。
屏幕排線下方是SIM卡排線卡槽

(拆觸屏排線底部膠貼,小心弄斷排線)



L1,L2鍵下有前鏡頭插槽,先要撬開才能將主板取出,
留意插槽前有一排電阻,但這裡是最佳撬開位置,小心撬開。

留意觸屏,屏幕,L1/2鍵排線,從前端拉起主板。
(拉起前,L1/2鍵排線應該已拆卸了),像下圖主板移斜一點,將觸屏排線從卡在主板上的位置移下來)

屏幕排線卡槽鎖在將主板拉起來前先解鎖,然後將主板差不多180度反轉後,
然後就可以用另一隻手按壓著主板底部的排線再將排線從卡槽解出來。

留意感光位置有膠套零件,有時會粘在主板上,有時會被翻出來,重新弄回去。


筆者的維修就只拆到這裡。
重新裝配時,注意屏幕排線,先接上排線後才將主板安裝回外殼上,
如果首先安裝主板後才接屏幕排線,幾乎接不上......

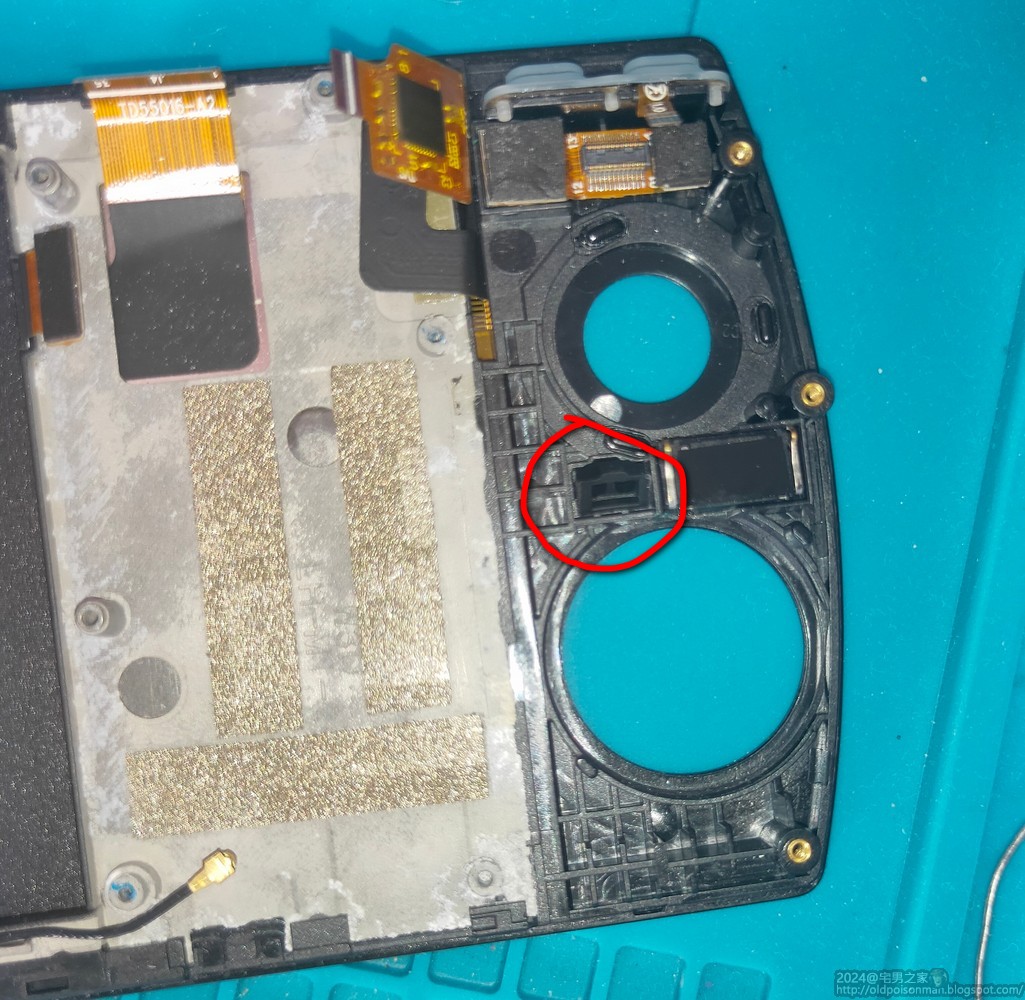

然後右上方的「感距?」記得插回卡槽上。(用棒子撐著底部,然後按壓主板)
